虚幻引擎DMX视效预览
  1. 文档/

虚幻引擎DMX视效预览

4 分钟·
Unreal
目录

虚幻引擎DMX视效预览
#

GDTF 灯具文件下载 https://gdtf-share.com/

acme品牌灯具下载 https://www.acme.com.cn/Info/dengkudetail/cat_id/61

环境配置
#

首先关闭Windows系统防火墙。

因为MA2 中 ArtNet协议 只支持2网段或者5网段，所以我们添加一个环回适配器，将其IP改为需要的网段，也不影响机器自身的使用。

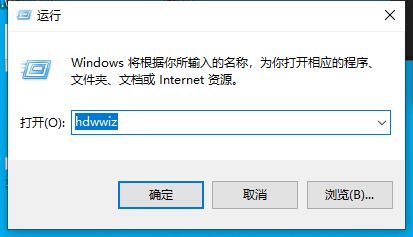

  1. WIN+R输入 hdwwiz
    image-20220426122442265
  2. 添加硬件 窗口点击下一步。

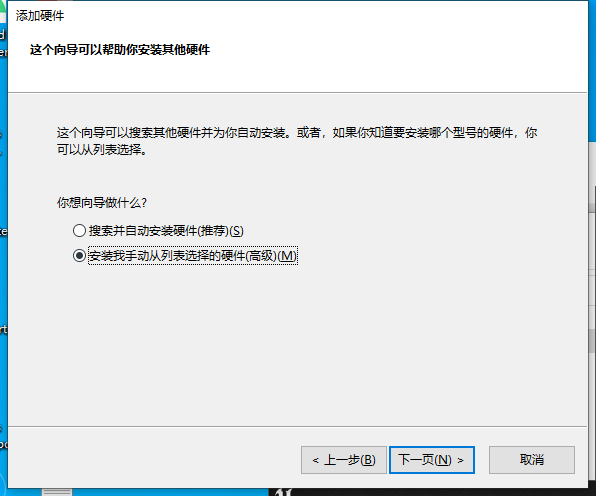

  3. 选择 安装我手动从列表选择的硬件(高级)(M)，下一步。
    image-20220426123030787

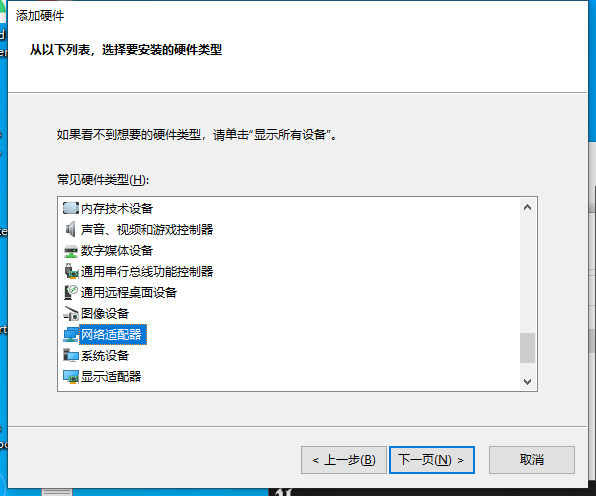

  4. 常见硬件类型选择网络适配器下一步。
    image-20220426123053988

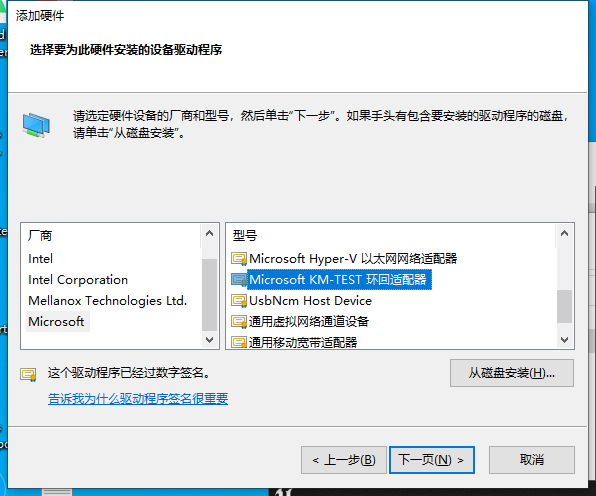

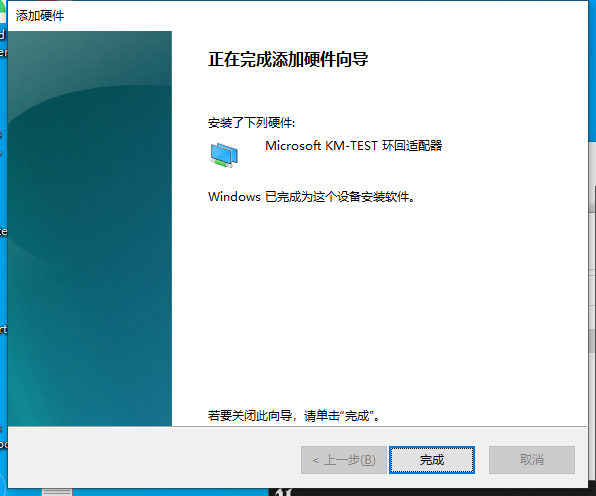

  5. 厂商选择Microsoft，型号选择Microsoft KM-TEST环回适配器，下一步直至完成。
    image-20220426123119171
    image-20220426123135682

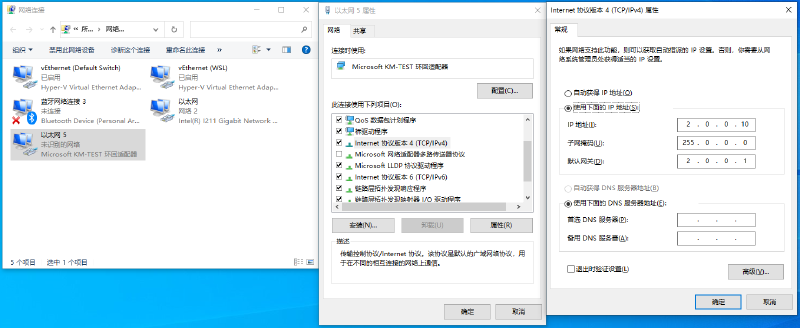

  6. 网络适配器中找到刚才配置的环回适配器，修改为固定IP2.0.0.10，子掩码 255.0.0.0，默认网关2.0.0.1（特别注意,默认网关是否正确.）
    image-20220426123619302

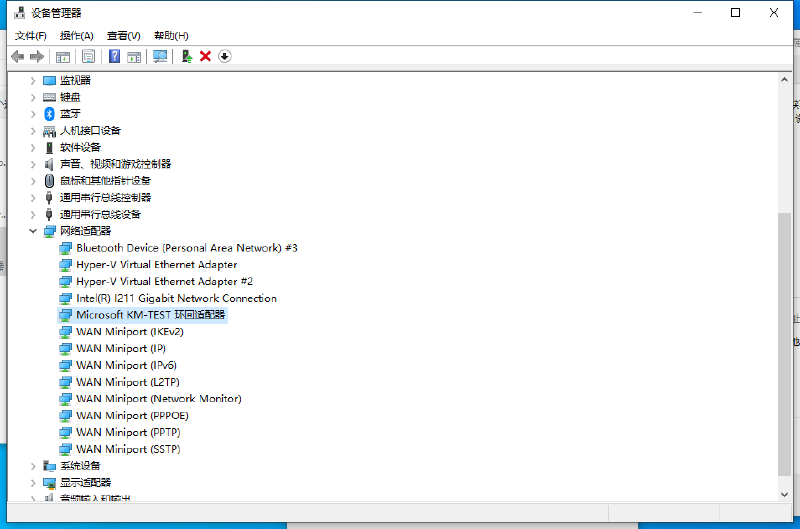

  7. 如果需要删除多余环回适配器，在设备管理器中找到网络适配器选中要删除的适配器右键卸载即可.
    image-20220426123938941

软件安装
#

软件版本备注
虚幻引擎4.27针对4.27的版本设置
grandMA2 onPC3.1.2.5必须为3.1.2.5,只有该版本开放了ArtNet协议。
如果有灯光控制台则无视版本限制。
MA 3Dv3.1.2.5与ma2软件匹配的3d预览软件

虚幻引擎
#

启用插件
#

  • DMX Engine
  • DMX Fixtures
  • DMX Protocol

插件设置
#

  1. Project Settings–>Plugins–>DMX Plugins

  2. Input Ports Add Element。

    属性值描述
    Port NameInTest自定义协议名称
    Protocol NameArt-Net选择通信类型
    Network Interface Card IP Address2.0.0.10选中环回适配网络的IP
    Local Universe Start1
    Amount of Universes10
    Extern Universe Start1

  3. Out Ports 暂时没有使用虚幻引擎输出DMX，无需配置。

DMX Library
#

  1. 导入.gdtf灯具配置文件。

  2. Add/Import ->DMX–>DMXLibrary

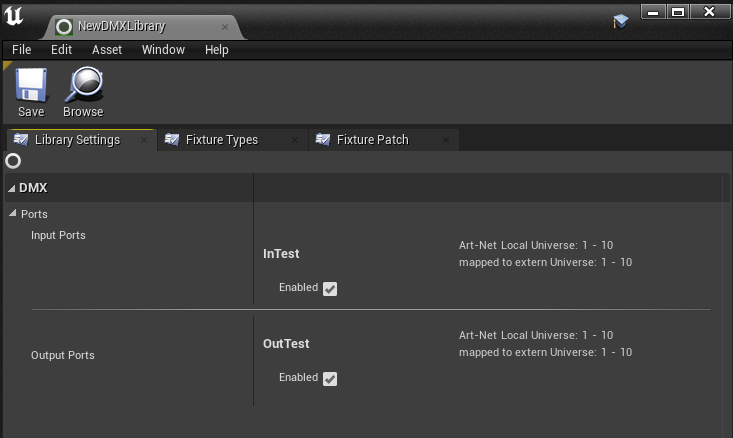

  3. 打开创建的DMXLibrary文件，LibrarySetting页签选项显示如下：

    image-20220426130224758

  4. FixtureType 页签，NewFixtureType 创建灯具类型，并重命名。

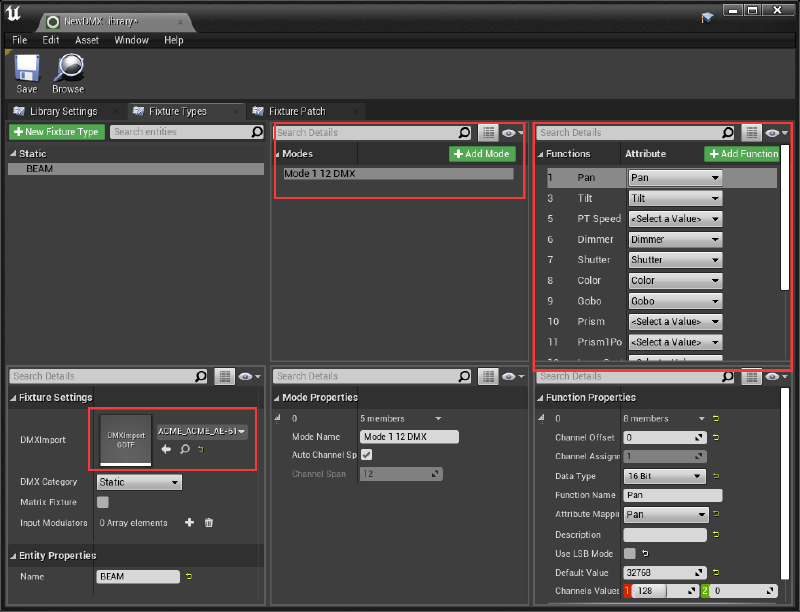

  5. 选中上一步创建的灯具类型，下方 FixtureSettings 属性分类中 https://gdtf-share.com/选中导入的灯具配置文件。此时会自动生成Modes 和 Function。

    image-20220426131141073

  6. Fixture Patch 灯具配接页签 Add Fixtures，下拉框选择前边创建的灯具。

  7. DMXFixtures Content ->LightFixtures 选择一个灯具复制到项目或者创建自蓝图并吧子蓝图移动到项目。切忌不可修改引擎中的灯具文件。

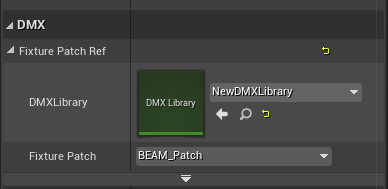

  8. 打开刚才新建的灯具，Components 选中DMX， Properties –>DMXLibrary 选择前边创建好的DMXLibrary文件，Fixture Patch 选择前边创建好的灯具配接信息。

    image-20220426132419338

测试
#

  1. DMX Tools –>Open Output Console。

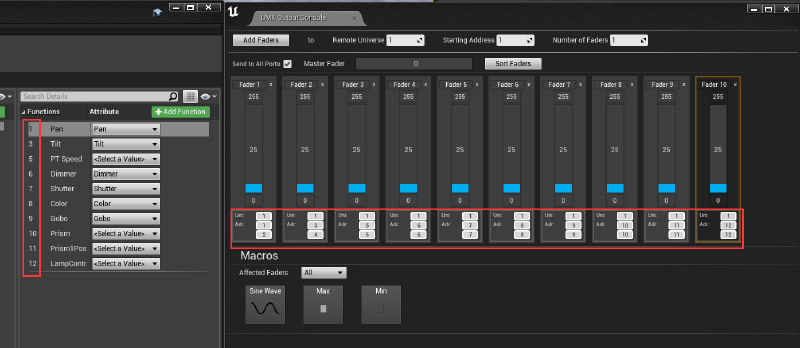

  2. 配置Output Console 中 Faders(推子) ,推子地址要与DMXLibrary文件TixtureType地址相匹配。
    image-20220426133336818

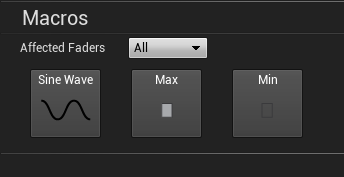

  3. Affected Faders 选择ALl，点击 Sine Wave，推子数值开始不断变化。
    image-20220426133451958

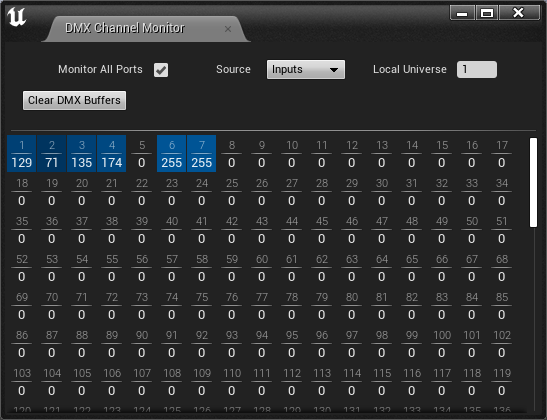

  4. DMX Tools –>Open Channel Monitor，可看到数值的变化。
    image-20220426141026626
  5. 灯具蓝图放置到场景中 Play，可看到灯具属性变化效果。
  6. 测试完成后关闭 DMX Output Console 窗口。

MA2(MA_grandMA2)
#

安装grandMA2 onPC，无特殊设置。

设置MA2软件网络
#

打开软件后点击 Setup。

image-20220426140440397

  1. Network

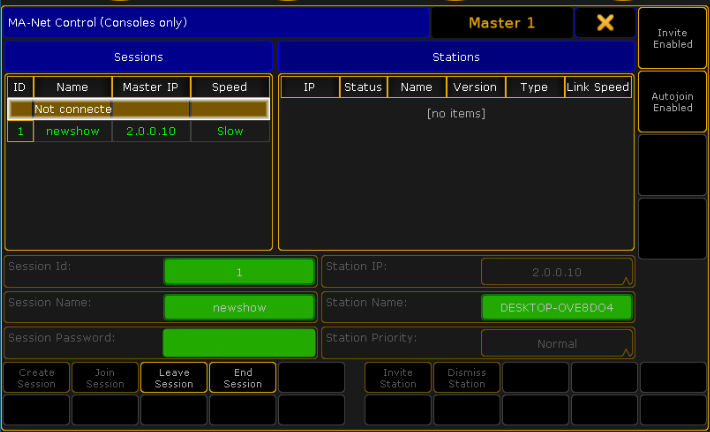

    1. Network –>MA Network Control
    2. Station IP :2.0.0.10。
    3. 保存退出,重新启动MA2。每次修改IP后都需要重新启动MA2软件。
    4. 启动软件后回到此处，Create Session。
      image-20220426135713492

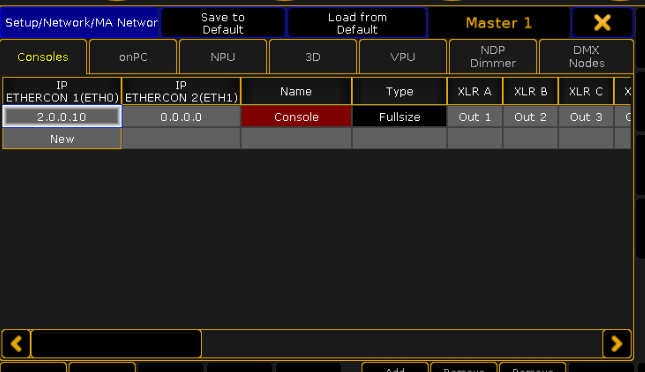

  2. MA Network Configuration

    如果有灯光控制台可以忽略此步骤

    1. 切到Consoles页签点击 Add。
    2. IP ETHERCON1 (ETHO) 输入 2.0.0.10。
    3. 看到Name 下 红色 Console 背景 变成绿色，在1~2秒后变为红色即成功。
      image-20220426135740760

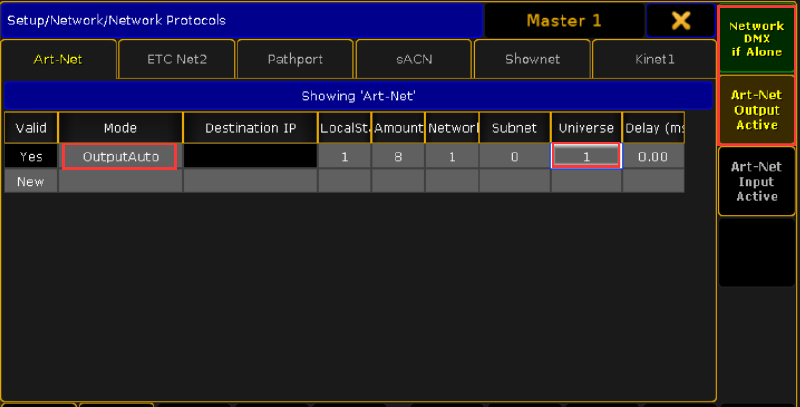

  3. Network Protocols

    1. Art-Net 页签 点击ADD。
    2. Mode更改为OutputAuto
    3. Universe该为1，与虚幻引擎中相匹配。
    4. 其他属性根据需求调整。
    5. 右侧点击 Network DMX if Alone 和 Art-Net Output Active，使其处于选中状态。
      image-20220426165513027

创建灯具
#

  1. 点击Setup。

    image-20220426140440397

  2. Show–>Patch & Fixture Schedule

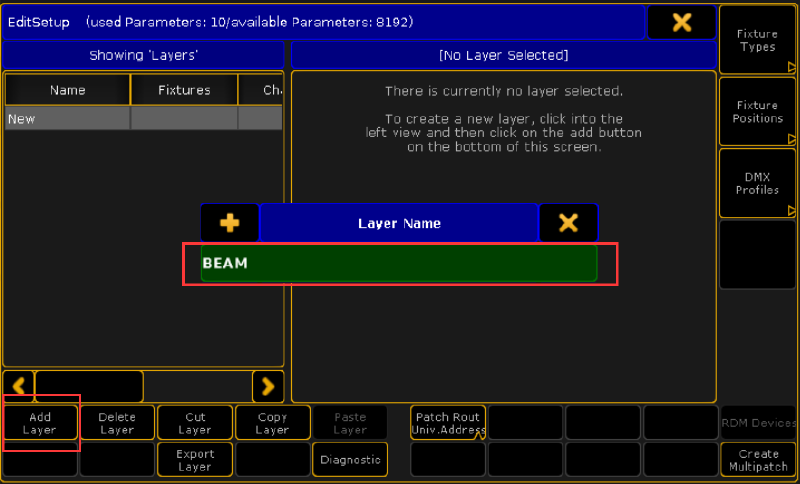

  3. Add Layer 输入Layer Name。

    image-20220426161220628

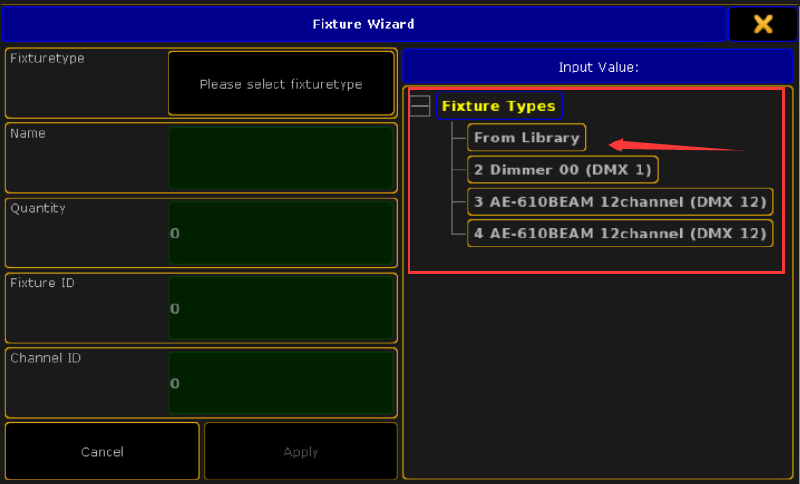

  4. Fixture Wizard 窗口 Fixture Types –>From Library。

    image-20220426161522102

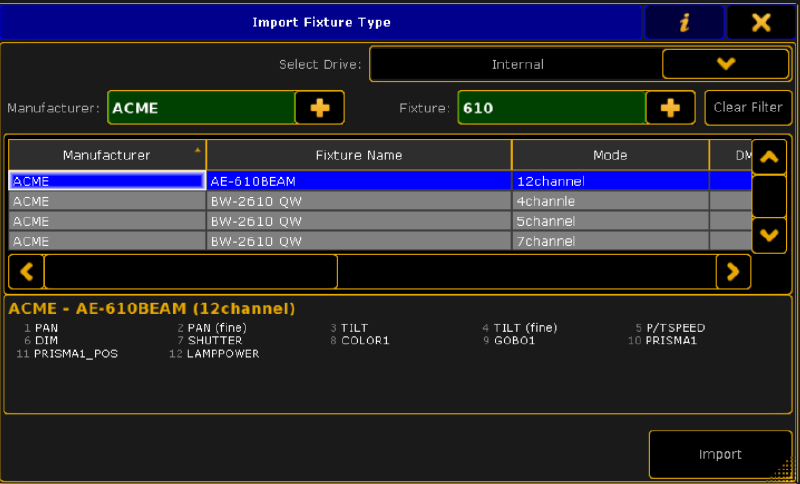

  5. Import Fixture Type 窗口 找到需要的灯具，点击Import。

    • Manufacturer(生产商)
    • Fixture(灯具型号)
    image-20220426161854857

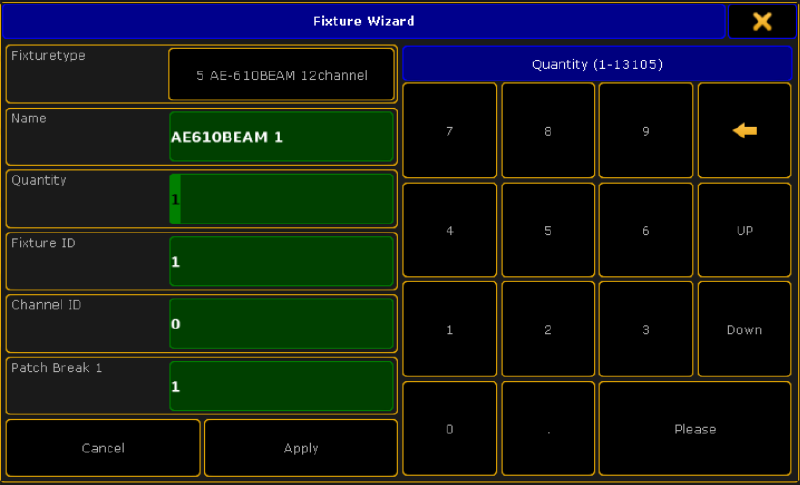

  6. 根据需求填写参数，测试流程只添加一盏灯，Apply后退出Setup界面。

    image-20220426162103120

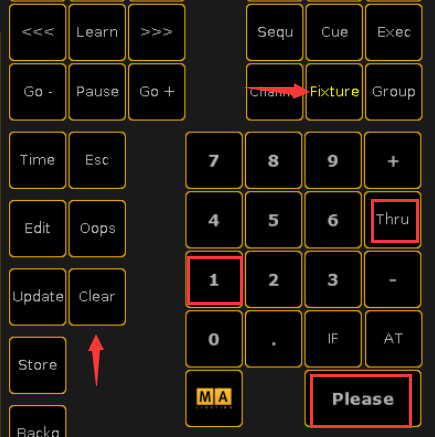

  7. 点击Clear清空命令行信息。按顺序点击Fixture和Please，命令行切换至 [Fixture]。

    image-20220426163554265

  8. 按顺序点击数字区 1 Thru Please。

    image-20220426163359255

  9. 点击Full 亮灯。

    image-20220426163701190

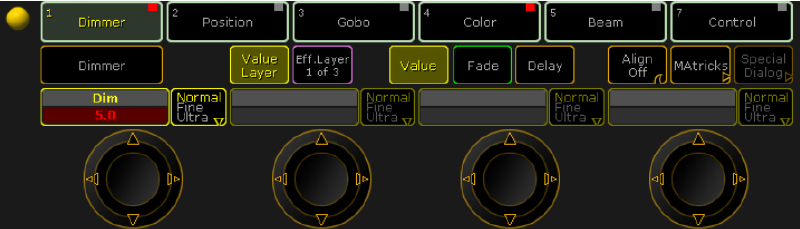

  10. 回到之前配置好的虚幻引擎工程，Play，应该已经可以收到数据。尝试调整灯光属性看看虚幻引擎中灯光的变化。

    image-20220426163936808

常见问题
#

  • 检查环回适配器IP要设置成2网段或者5网段。
  • MA Network Control 检查IP设置。切换IP后必须重新启动MA2软件。
  • MA Network Control Session是否创建。
  • 每次启动MA2，MA Network Configuration –>Consoles 中添加的Item需要更新一下。确保看到 Console 变绿1~2秒又变黄这个过程。
  • Network Protocols –>Art-Net Item [Mode :OutputAuto]，[Universe:1]
  • 灯光是否点亮 Full

MA 3D
#

安装后打开MA3D，同时打开MA2。

  1. File–>Settings–>Network 设置IP Address 2.0.0.10。

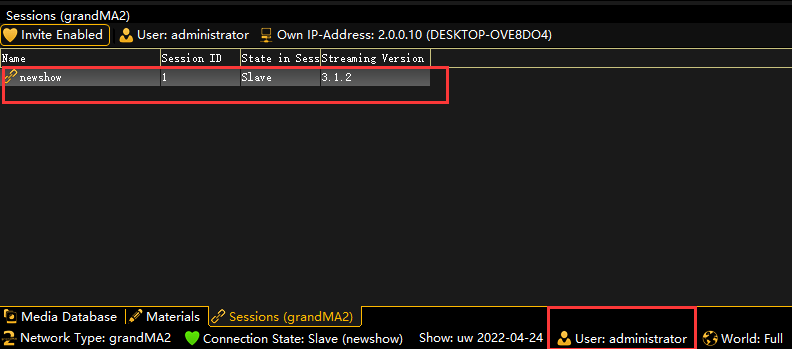

  2. Sessions 窗口看到 一条Session。并记下User名称

    image-20220426195453120

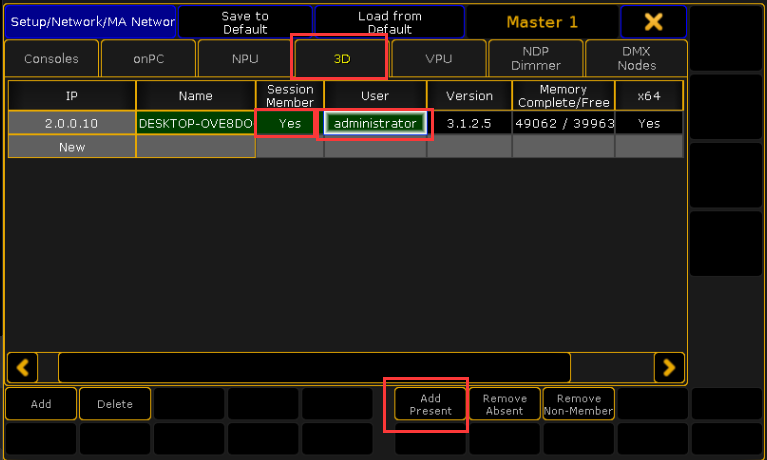

  3. MA2软件中MA Network Configuration选中3D页签，点击AddPresent，添加项，并修改属性。

    1. Session Member 设置为 Yes。

    2. User设置为 MA3D 中的User。Item 背景变绿后链接成功。

      image-20220426195558347

    3. 返回MA3D，可看到灯光已经出现在舞台中。在MA2中调整灯光信息即可看到变化。链接状态的裂开的红心变为绿色的心。
